ICAD実践テクニック

2D図をコピーする(図面マージ) 2Dで使用可能

他のファイルの2D図をまるごとコピーして利用したい時、「図面マージ」は一度に全てコピーできる便利なテクニックです。

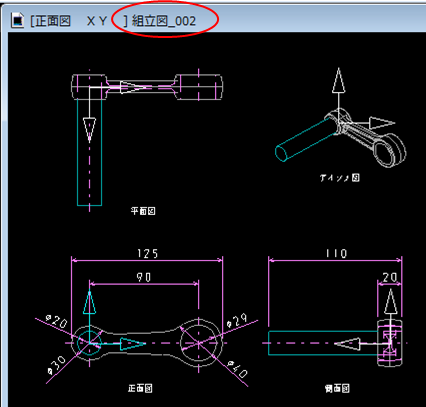

例:ファイル名「組立図_001」の2D図を、ファイル名「組立図_002」にコピーする。



①:コピー元の「組立図_001」の図面は、グローバルをアクティブビューにします。

②:コピー先の「組立図_002」の図面は、正面図をアクティブビューにし、尺度を「組立図_001」と同じにします。

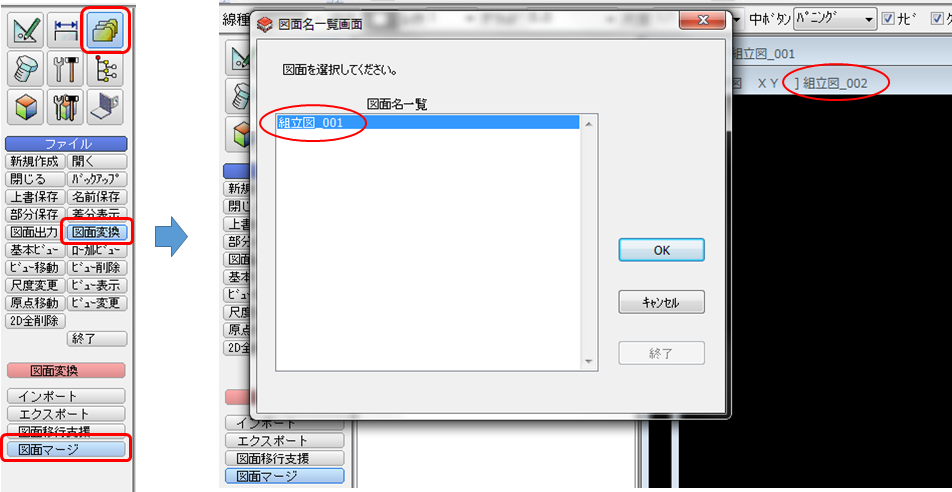

③:コピー先の図面「組立図_002」の画面から、図面変換のコマンドの図面マージを選択します。



④:図面名一覧がポップアップされるので、コピー元の「組立図_001」を選び、OKします。

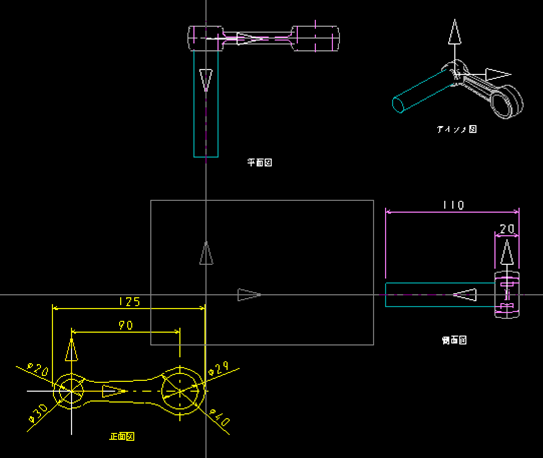

⑤:これで「組立図_002」の画面に2D図が全てコピーされますが、正面図だけグローバルビューの原点に移動してしまいます。

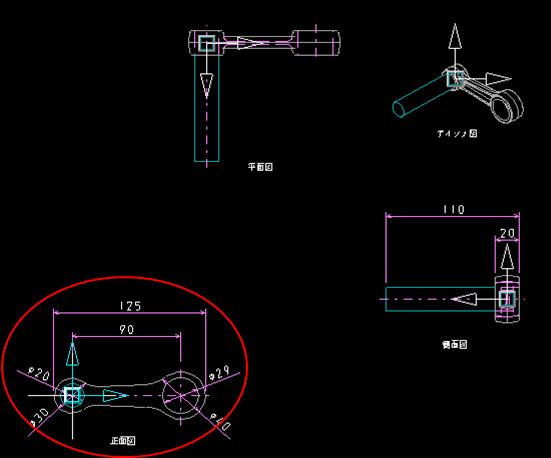

⑥:グローバルビューの原点に移動している正面図を、「ビュー移動」のコマンドを使って正しい位置に移動させてください。

⑦:正しい位置に配置できたら完成です。
