ICAD実践テクニック

風船内の文字の大きさ変更 2Dで使用可能

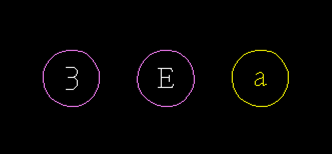

風船の文字で、文字サイズは同じサイズなのに見た目で差があるときはありませんか?

文字サイズを変更して、見た目の大きさを揃えたいときに便利な機能を紹介します。

例:アルファベットの「a」の文字を大きくする。

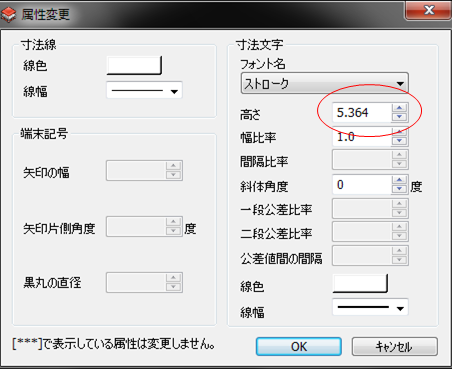

①:「製図編集」→「属性変更」を使います。

②:対象要素である「a」をピックします。



③:高さを元より少し大きい数字に変更します。

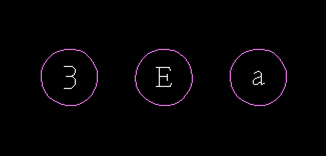

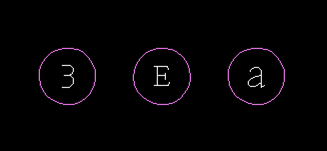

④:文字の高さを変えて、他の風船の文字とのバランスがよくなりました。
