ICAD実践テクニック

ツリービューでのパーツ検索 3Dで使用可能

深い階層にあるパーツを、ツリービューから簡単に探し出せる方法をご紹介します。

例:深い階層にある、パーツ名「a001_FU0003」を検索する。



①:ツリービューのトップをピックします。

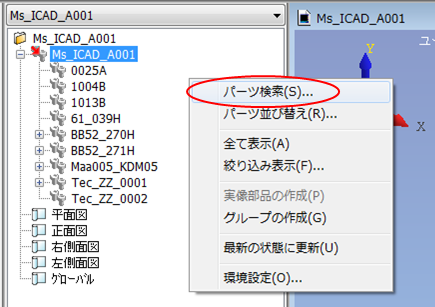

②:ツリービューのエリア内で右クリックをし、パーツ検索を選択します。

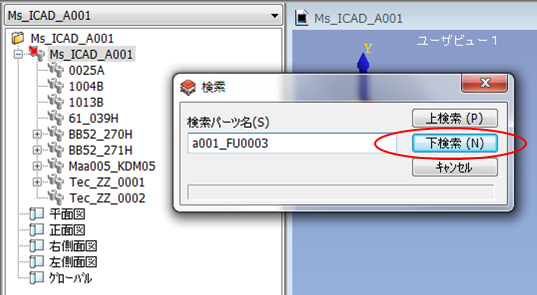

③:項目入力領域に、検索したいパーツ名「a001_FU0003」を入力します。

④:下検索を選択します。(①で選択したパーツより下を検索することを意味します。)

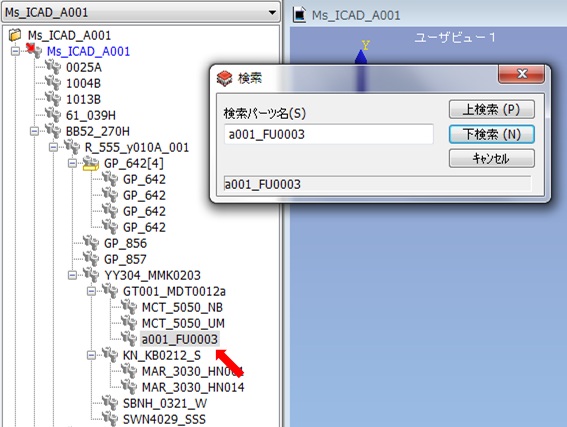

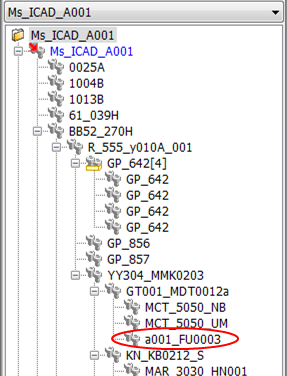

⑤:検索したパーツが、ツリービュー上でハイライトされ、見つかりました。



大規模アセンブリの時などに便利です。
