ICAD実践テクニック

矩形で完全に含まれる要素のみ選択 2D&3Dで使用可能

要素を選択するときに、矩形で完全に囲った要素のみ選択できる方法です。

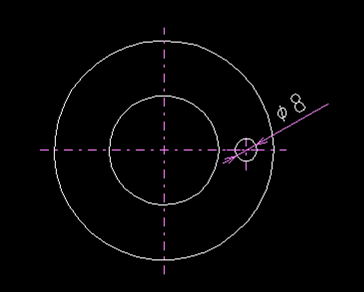

例:φ8の穴を、大きな円の中心を基準にして、回転コピーさせる

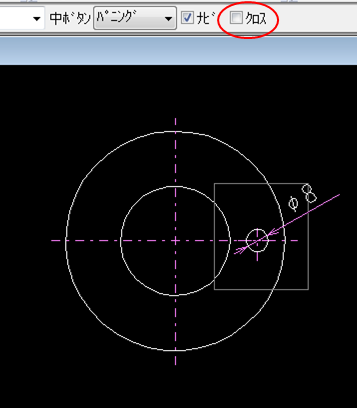

①:作図画面上の「クロス」のチェックを外します。

②:「コピー」→「回転コピー」を選択し、コピーしたいものを矩形で囲みます。

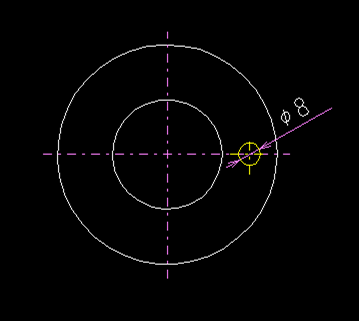

③:矩形で完全に囲まれたものだけが、選択されハイライトします。

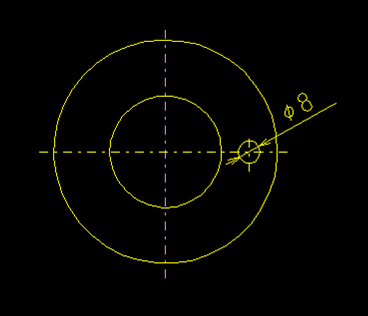

※「クロス」にチェックをいれたまま矩形で囲んだ場合、下図のように矩形に触れたものも選択されてしまいます。

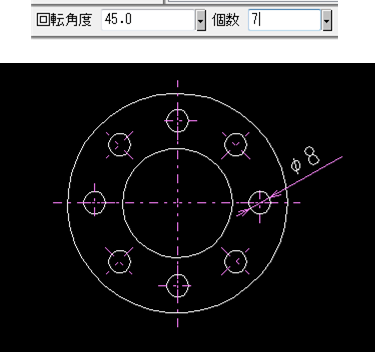

④:項目入力領域に数値を入力し、コピーの中心点を指示します。

⑤:矩形で完全に囲ったものだけがコピーされました。
