ICAD実践テクニック

寸法文字を引き出す  2Dで使用可能

スペースが狭くて寸法が見づらくなってしまう時など、寸法を引き出し形状にすると寸法が見やすくなります。

ここでは、下の2つの方法を紹介します。

●新しく寸法を作成する方法

●既存の寸法を編集する方法

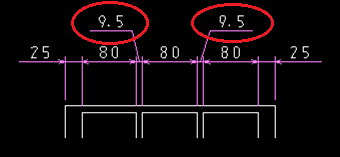

例:下図のように引出し寸法を作成する。

【新しく寸法を作成する方法】

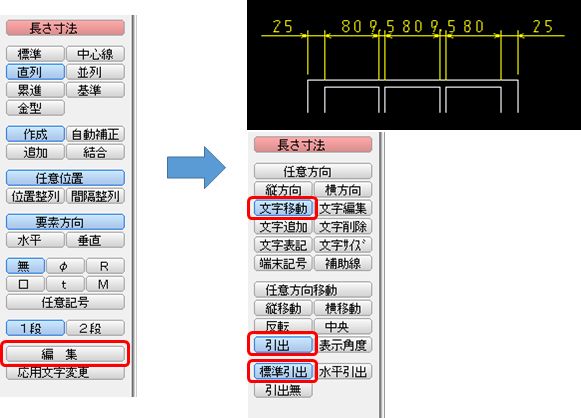

①:コマンドメニュー「長さ寸法」→「直列」→「自動補正」で記入したい寸法を作成します。

②:寸法を記入すると、詳細メニューが現れます。その中の「編集」を選択します。

③:寸法がハイライトされ、新たにメニューが現れるので、「文字移動」→「引出」→「標準引出」を選択します。

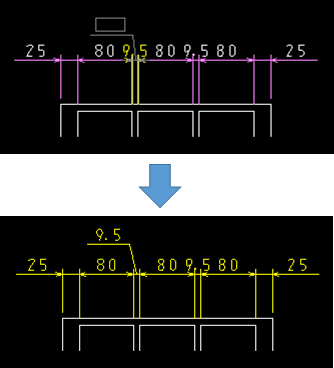

④:引き出したい寸法をピックすると、仮想の寸法引き出し線が現れます。配置したい場所に持っていき、左クリックで確定させます。



⑤:引き続き、引き出したい寸法があれば繰り返します。



⑥:すべて編集し終えたら「Esc」で確定して完成です。



【既存の寸法を編集する方法】

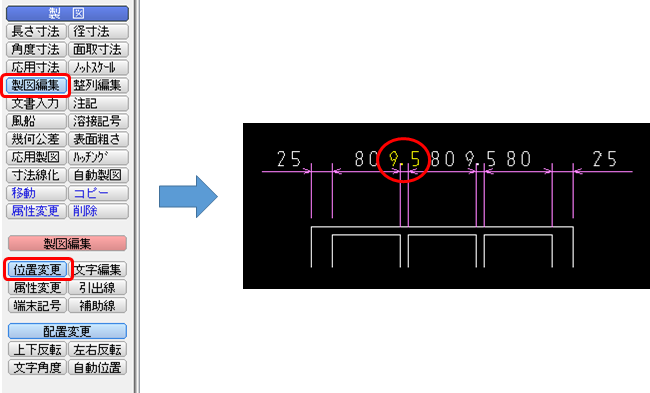

①:コマンドメニューの「製図編集」→「位置変更」を選択し、引き出したい寸法の数字をピックします。

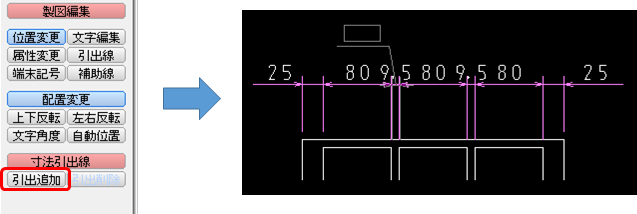

②:新たにメニューが表示されるので、「引出追加」を選択します。

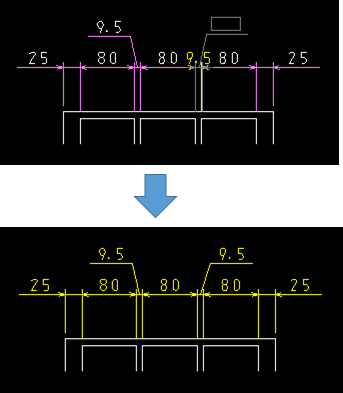

③:仮想の引き出し線が現れるので、配置したい位置で左クリックし、確定させます。

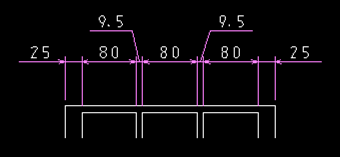

④:他の引き出したい寸法も同様に編集して完成です。
