ICAD実践テクニック

立体伸縮で寸法線を追従させる  3Dで使用可能

3Dモデルを立体伸縮させるときに、寸法を追従させる方法をご紹介します。

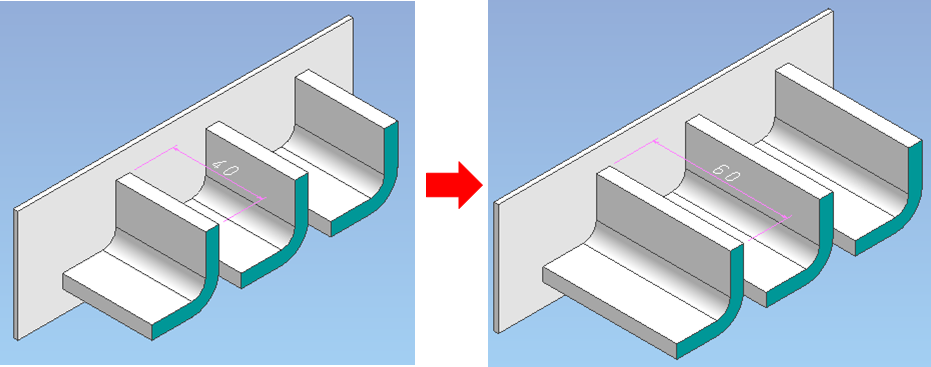

例:モデルの緑色の面を10mm伸ばし、寸法を追従させる。

①:コマンドメニューの「3次元」→「立体伸縮」→「面指定」を選択します。

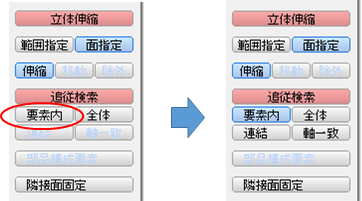

②:追従検索の「要素内」をONにします。

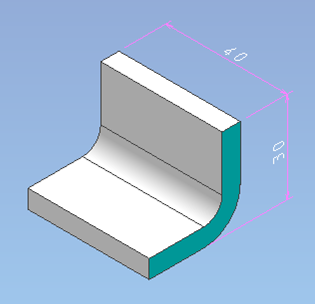

③:伸ばしたい緑色の面を指定します。



④:長さ増分値を「10」と入力 →「確定」します。

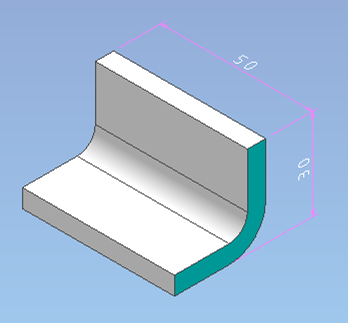

⑤:モデルが10mm伸びるとともに、寸法が追従しました。

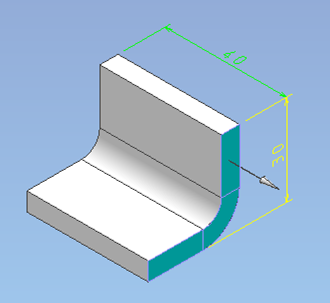

注意:追従検索の「要素内」をONにすると、下図の様に同じ要素内に同一平面がある場合、全て伸縮してしまいます。



そのような時は、下記の方法でも寸法線を追従させることができます。

「面指定」:面を指定したあとに追従させたい寸法線を選択します。

「範囲指定」:要素と寸法線をあわせて選択します。
