ICAD実践テクニック

検索要素  2D&3Dで使用可能

要素を選択する時に、線種や線幅などで選択できる要素を絞り込むことができます。

線が重なっている中から、特定の線だけをすべて消したい時などに便利です。

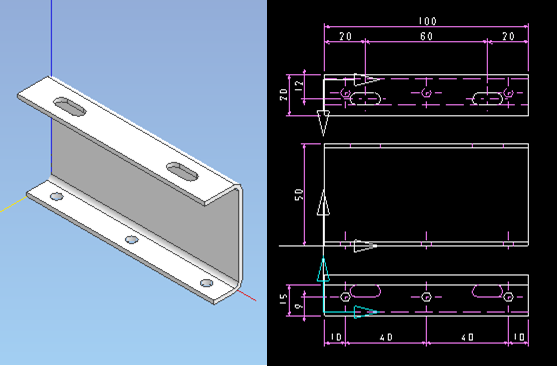

例:下のモデルにおいて、2D図上の破線だけを消したい時

①:「削除」のコマンドを選択します。

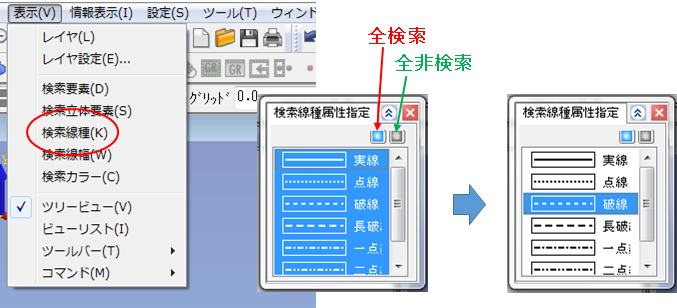

②:ツールバーの「表示」メニューの中から「検索線種」を選びます。

   青いハイライト:選択できる要素

   ハイライトなし:選択できない要素

③:「全非検索」選択後、「波線」だけ選択して、青いハイライト状態にします。

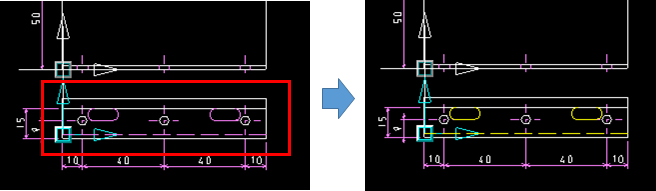

④:アクティブになっているビュー全体を囲むと、波線部分のみ選択されます。



⑤:「確定」すると、波線部分が消去されました。



⑥:同様に別のビューをアクティブにして、ビュー全体を選択すれば、まとめて破線を削除することができます。

注意:業終了後は、「全検索」の状態にもどしてください。

そのまま閉じると、次の作業時に選択が限られてしまいます。

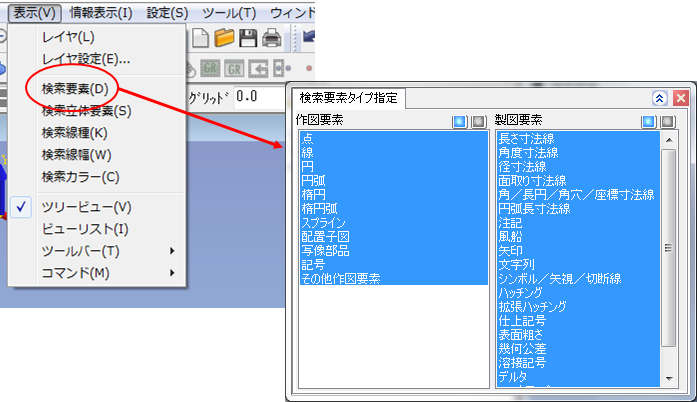

⑦:「検索要素」では、作図要素や製図要素を選択できます。



その他にも、「線幅」や「立体要素」など、いろいろな要素が選択できるので、試してみてください。
