ICAD実践テクニック

ブラインドパーツ  3Dで使用可能

アセンブリのモデル上で、特定のパーツだけ見えない状態にする方法を紹介します。

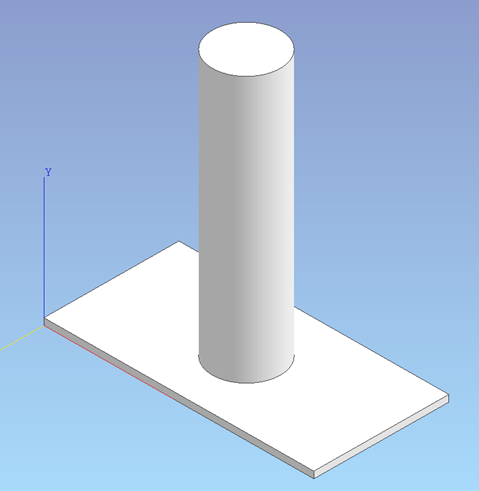

例:下図のモデルで、円柱だけ見えない状態にする場合

①:ツリービューの円柱パーツ上で、「右クリック」→「ブラインドパーツ設定」を選択

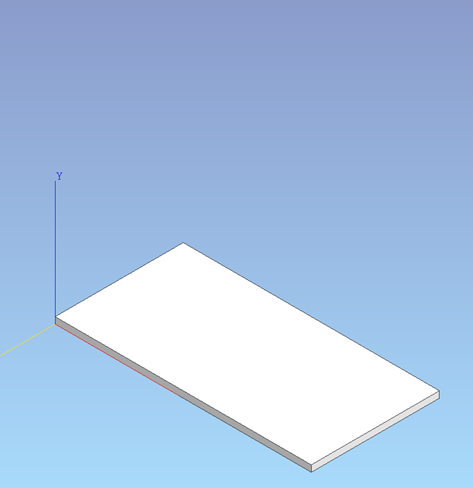

②:下図のように、円柱だけ見えなくなりました。

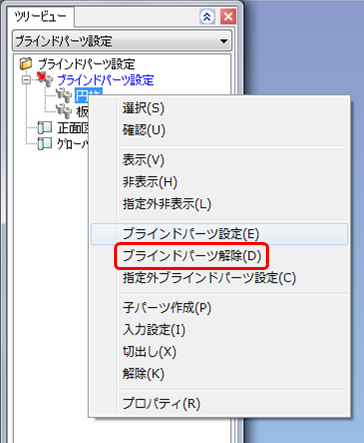

③:ブラインドパーツを再び表示させたい時は、ツリービューのパーツ上で「右クリック」→「ブラインドバーツ解除」を選択します。

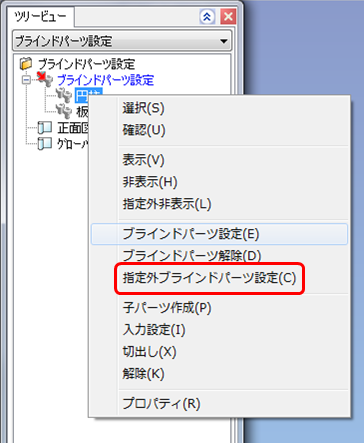

④:「指定外ブラインドパーツ設定」を使うと、選択したパーツ以外は全て見えなくなります。

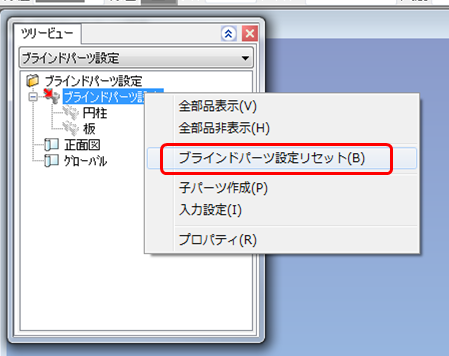

⑤:複数のブラインドパーツを一度にまとめて表示させるには、ツリービューのトップで、「右クリック」→「ブラインドバーツ設定リセット」を選択。

トップにぶら下がっているブラインドパーツは、全て表示されます。



「非表示」コマンドと似ていますが、下記の違いがあります。

非表示:非表示の状態で上書き保存をすると、非表示の状態で保存されます。

ブラインドバーツ:上書き保存しても、ブラインドパーツの状態は保存されません。
