ICAD実践テクニック

表示・非表示  3Dで使用可能

アセンブリのモデル上で、特定のパーツだけ非表示にする方法を紹介します。

例:下図のモデルで、円柱だけ非表示にする場合

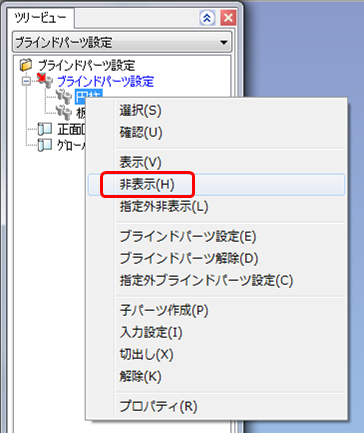

①:ツリービューの円柱パーツ上で、「右クリック」→「非表示」を選択



②:下図のように、円柱だけ表示されなくなります。

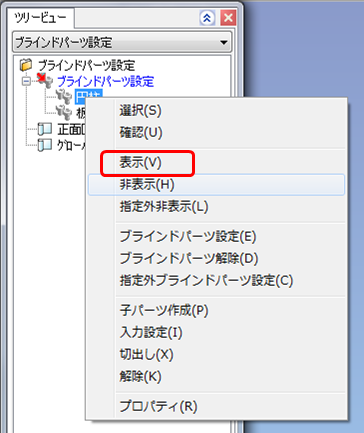

③:非表示にしたパーツを表示させたい時は、ツリービューで「右クリック」→「表示」を選択します。

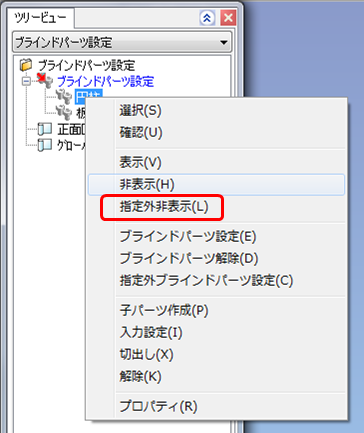

④:「指定外非表示」を使うと、選択したパーツ以外は全て非表示になります。

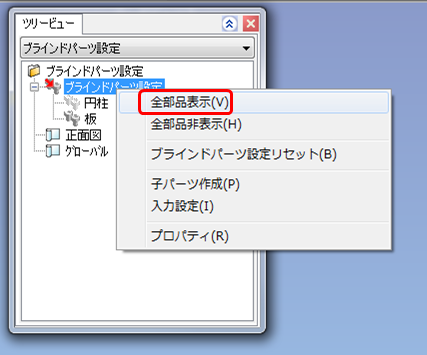

⑤:複数の非表示パーツをを一度にまとめて表示させるには、ツリービューのトップで、「右クリック」→「全部品表示」を選択。

トップにぶら下がっている非表示パーツが、全て表示されます。



「ブラインドパーツ」コマンドと似ていますが、下記の違いがあります。

非表示:非表示の状態で上書き保存をすると、非表示の状態で保存されます。

ブラインドバーツ:上書き保存しても、ブラインドパーツの状態は保存されません。
