ICAD実践テクニック

角トリム  2Dで使用可能

交差した線で角を作りたい場合、「トリム」コマンドを使用すると、1本ずつトリムするので、作業を2回行う必要があります。

しかし、「丸み」コマンドを使うことで、一度で角を作ることができます。

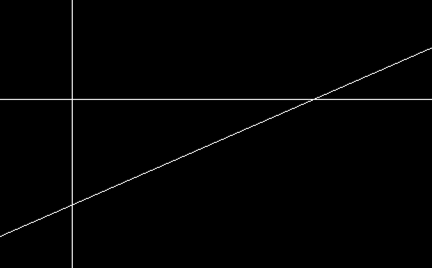

例:それぞれの線の交差部分で線を切断して三角形を作ります。

①:「丸み」コマンドを選択し、2要素間・全トリム・下書線無を選び、半径を0(ゼロ)に設定します。

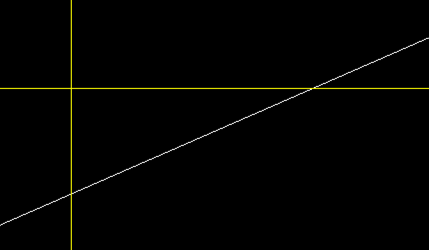

②:角を作りたい線をピックします。(この時、残したい部分をピックします)

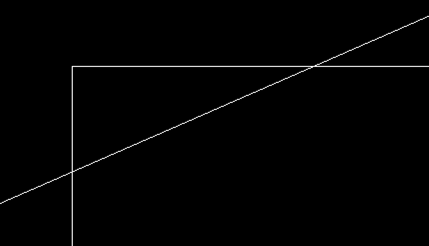

③:線が切断され、角ができました。

④:残りの2つの角も、同じ要領で角をつくります。

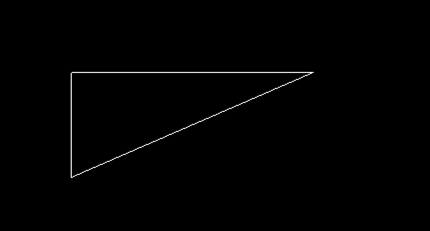

⑤:3回の作業で三角形が作成できました。
