ICAD実践テクニック

参照点を使って移動・コピー  3Dで使用可能

参照点を基準に、指定した距離を移動・コピーする方法を紹介します。

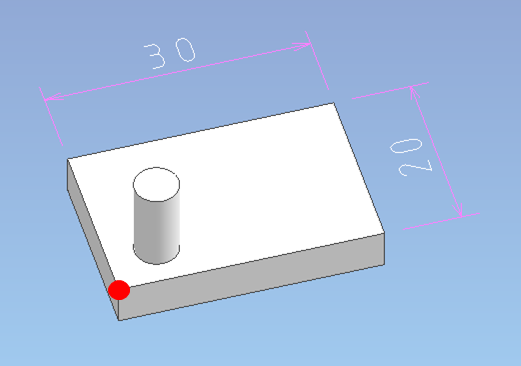

下図のモデルで、適当に配置された円筒を、決まった寸法の位置に持ってきたい時、

赤○を参照点として、簡単に移動することができます。

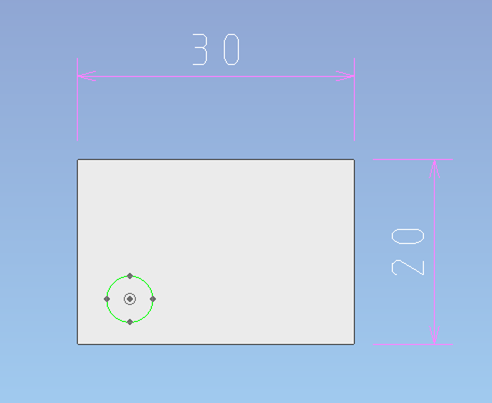

①:ビューを平面図にして、「移動」 → 円筒を選択 → 移動の基準点として円筒の中心を選択します。

②:ツールバーの「参照点ボタン」をクリックして、

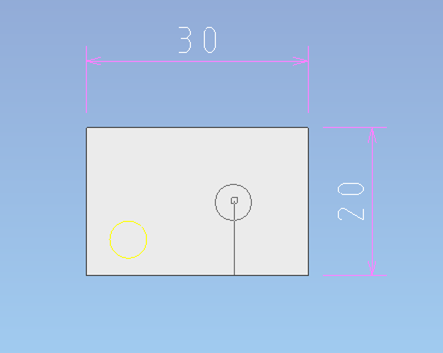

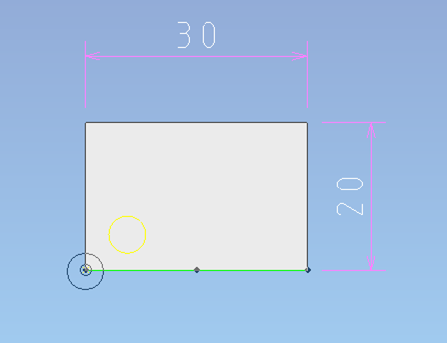

③:参照する点を選択します。

④:キー入力領域に20と入力して、

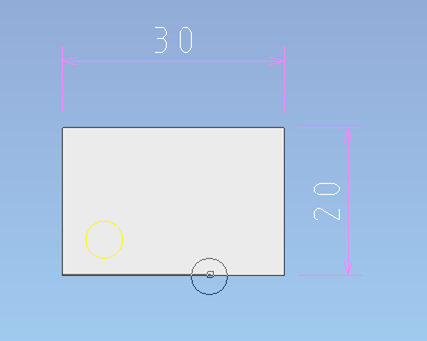

⑤:矢印キー「→」を入力すると、右に20移動します。

⑥:そのままの状態で、キー入力領域に10と入力して、

⑦:矢印キー「↑」を入力すると、上に10移動します。

⑧:「ENTER」で確定して、移動完了です。

※この時、左クリックや右クリックで確定しようとすると、位置がずれてしまうので、必ず「ENTER」にしてください。
