ICAD実践テクニック

モデルの稜線方向に移動  3Dで使用可能

3Dモデルを移動(コピー)をする時、いろいろな方法がありますが、その中の一つ、3Dモデルの稜線方向に移動(コピー)する方法を紹介します。

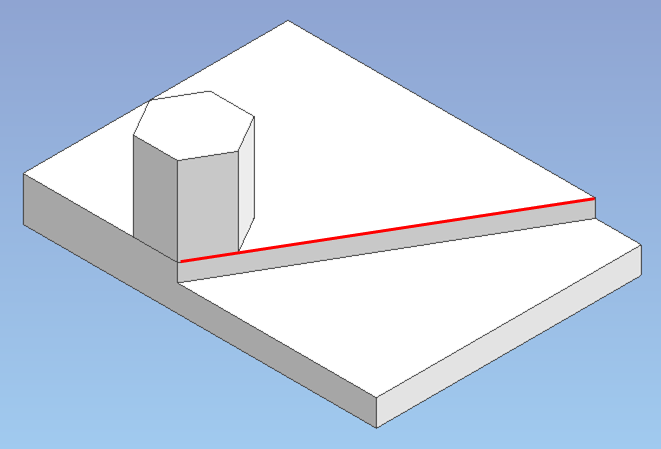

①:下図の六角柱を、赤い稜線に沿って移動する場合、

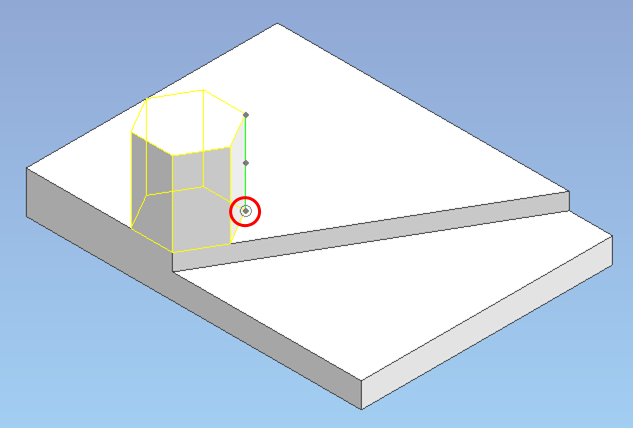

②:「3D移動」 → 六角柱を選択 → 右クリックで「確定」 → 移動の参照点を選択します。

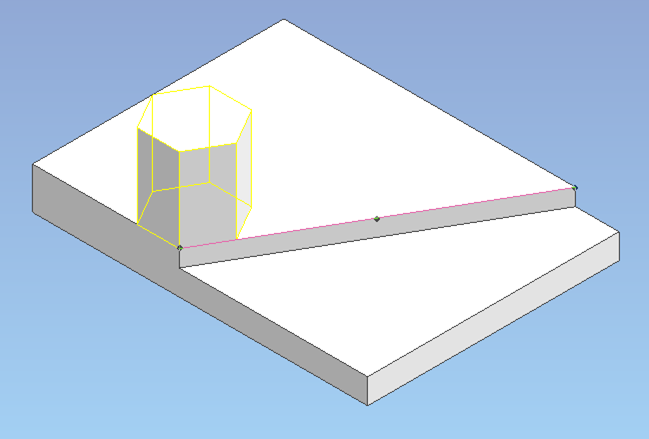

③:この状態で、カーソルを稜線に持っていくと、ピンクにハイライトされます。



④:ピンクにハイライトされた状態で「左クリック」をすると、稜線に沿って移動できるようになります。

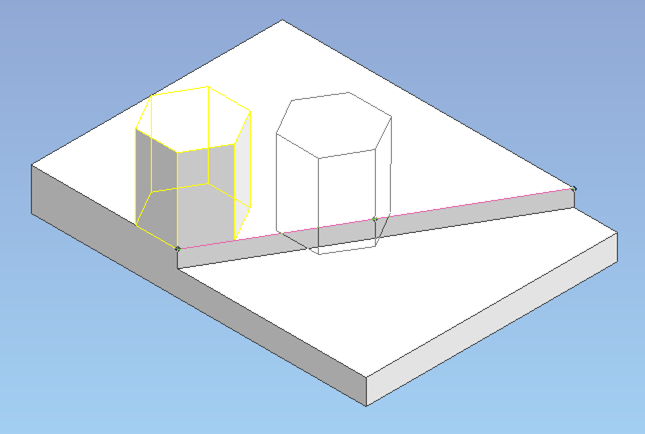

⑤:移動したい場所で左クリックをすると、

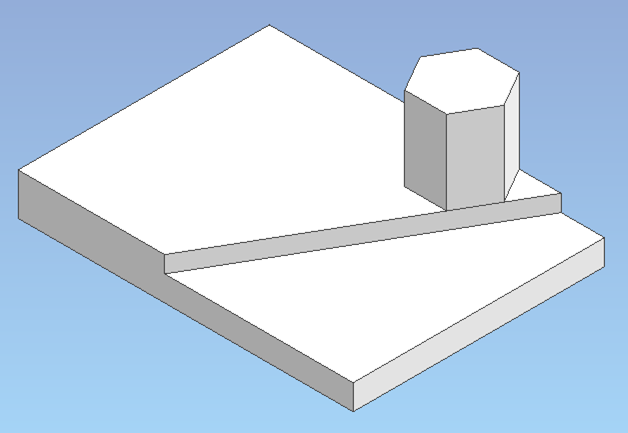

⑥:移動が完了します。

移動量を指定することもできます。

⑦:「3D移動」 → 六角柱を選択 → 右クリックで「確定」した後に、稜線にカーソルを持っていくと、ピンクにハイライトされます。

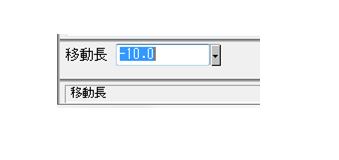

⑧:ピンクにハイライトされた状態で「左クリック」をして、項目入力領域に移動距離を入れます。

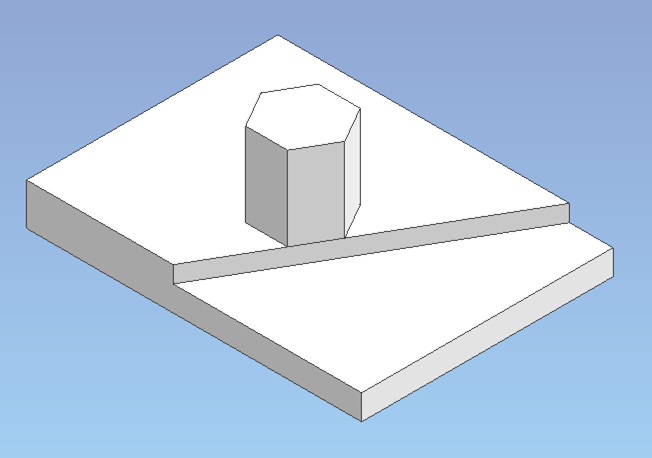

⑨:移動が完了します。

これは、3D移動/3Dコピーで使えるテクニックです。試してみてください。
