ICAD実践テクニック

一時グループ化  2D&3Dで使用可能

複数のパーツをまとめて移動した後、同じパーツをもう一度移動したいことがあると思います。そんな時に便利な、パーツを一時的にグループ化する方法を紹介します。

一時的にグループ化する方法とは言っても、実は自動でグループ化されているので、あとは機能を使うだけです。

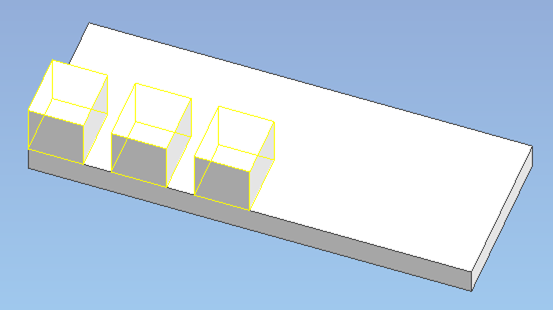

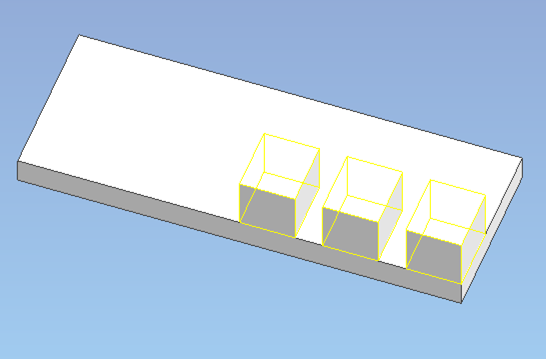

①:下図のように、3つのパーツを移動させます。

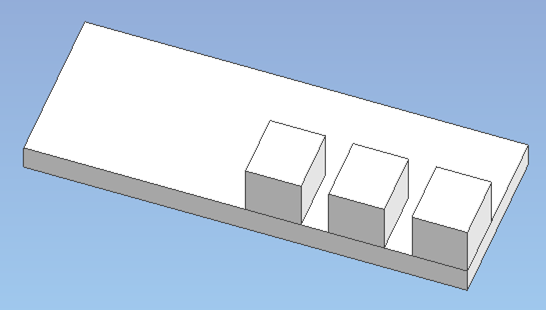

②:この状態で、もう一度「移動」→「右クリックで確定」すると、直前に移動させたパーツが選択されて、移動することができます。

「移動」→「右クリック」でだけで3つのパーツが選択されます。

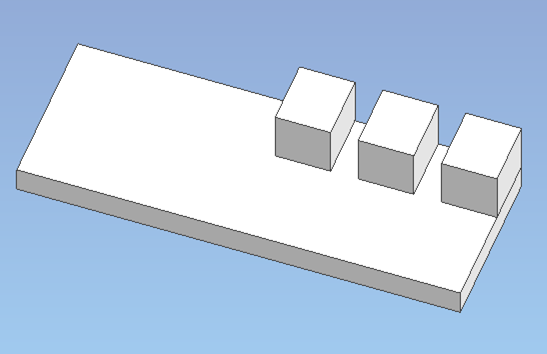

選び直すことなく「移動」ができました。



④:実は、①で移動させたい「パーツを選択」→「右クリックで確定」した時点で、すでに自動でグループ化されています。



⑤:「コピー」したいのに、間違えて「移動」でパーツを「確定」してしまった時など、再度「コピー」→「右クリックで確定」すればコピーができます。



⑥:下記のコマンドで使えます。

・移動

・3D移動

・コピー

・3Dコピー



2D図上でも使える機能です。

たくさんのパーツを一度に移動・コピーする時にとても便利です。
