⑥タップを立てる

L-DEVOで造形したパーツは、ネジで固定できるのか?という疑問が出てきたので、試してみることにしました。

やり方は下の2通りあります。

A:穴を造形して、後加工でタップを立てる

B:ネジ形状を造形する。

今回はAを試してみました。

弊社でよく使うのはM3~M6なので、作りやすそうなM6(メートル並目ねじ)を選びました。

まずは、下穴φ5の穴を空けたモデルを造形です。

通常は壁厚0.8mmで造形していますが、タップ立てることを考慮して、壁厚1.6mmで造形しました。

造形ができたら、M6のタップを立てて完成です。

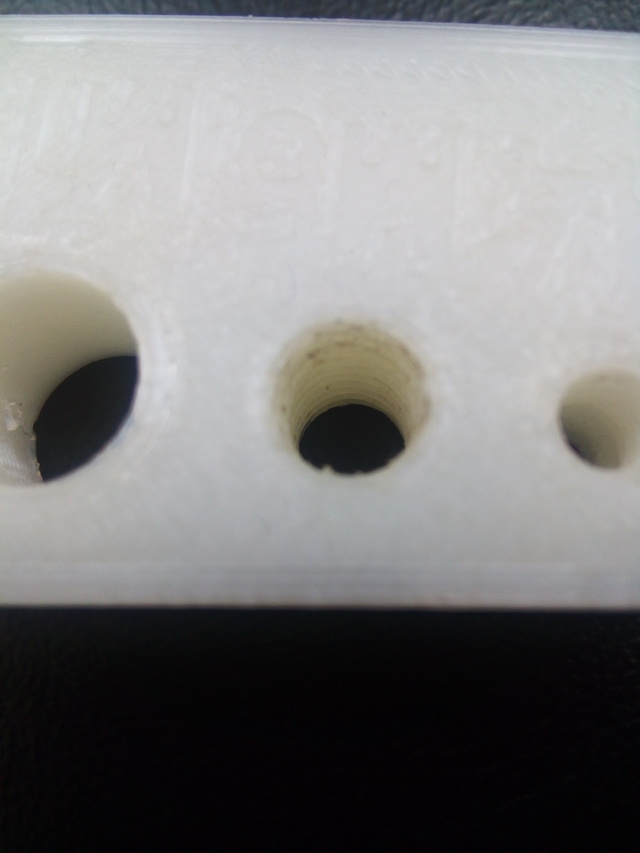

分かりにくいですが、タップ立てた写真です。

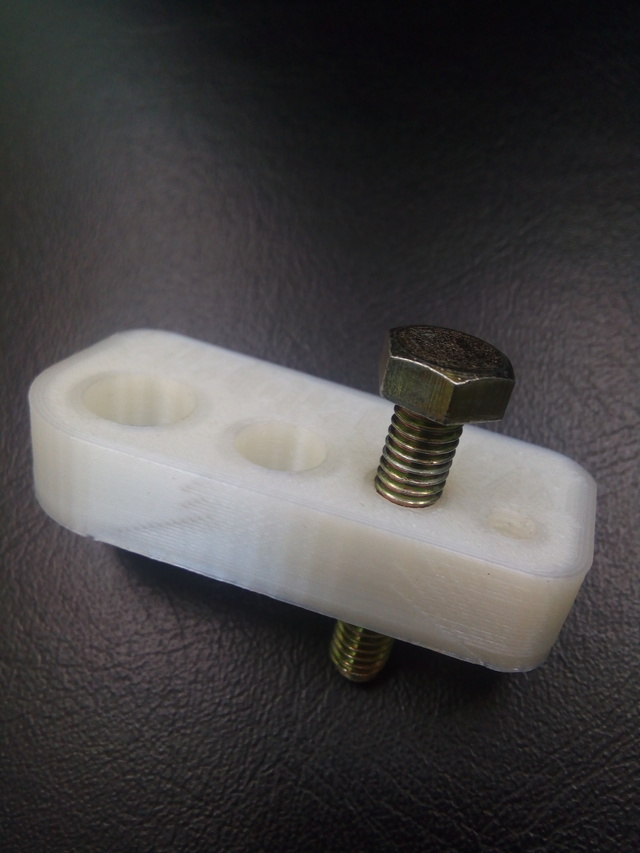

M6のボルトがすんなり入りました。



M6が簡単にできたので、M4も試してみたところ、問題なく出来上がりました。

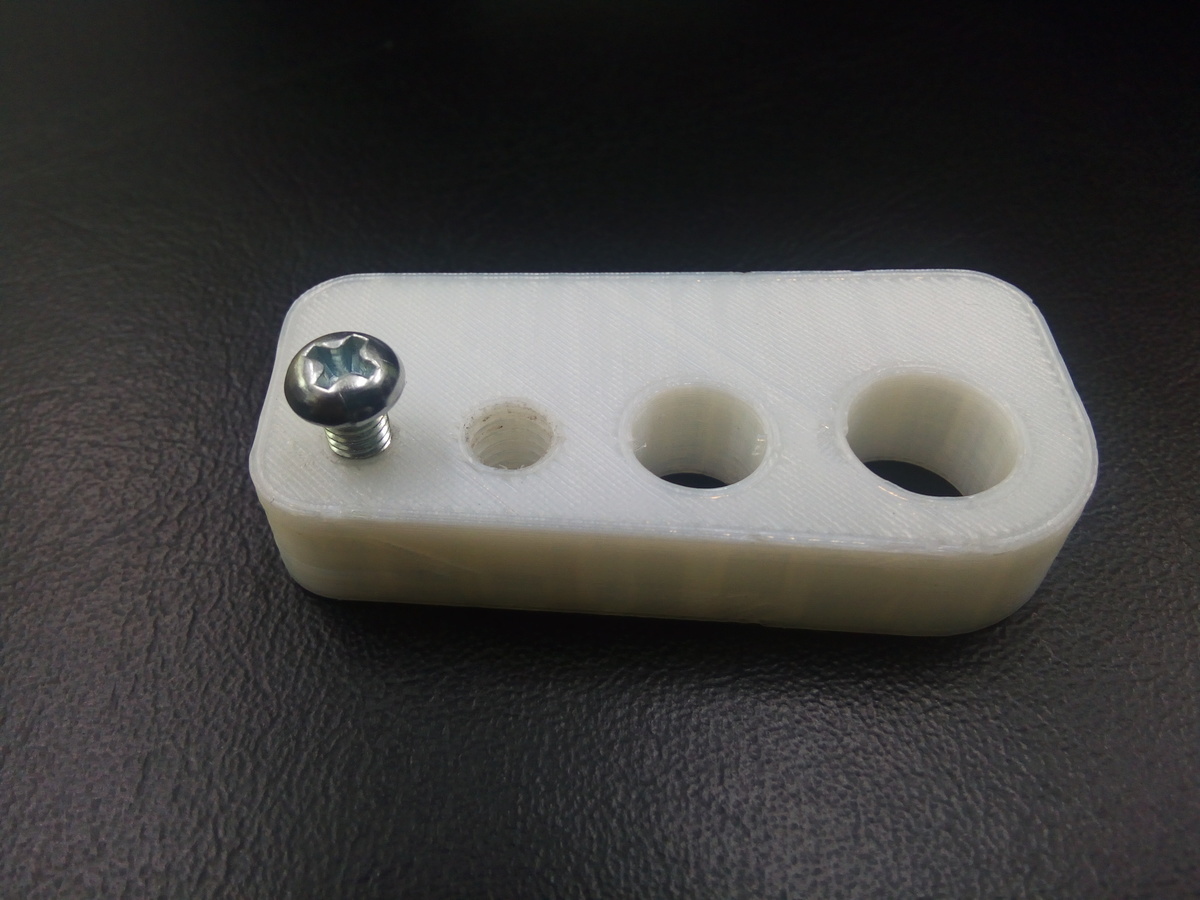

写真はM4のネジを入れたところです。



「A:穴を造形して、後加工でタップを立てる」は出来たので、次は「B:ネジ形状を造形する」を試してみたいです。
