8.4mの記録でコンテストの応募はしましたが、コンテスト本番にむけて、さらなる記録更新のため改良することにしました。
ポイントは中の筒です。どのような形状でたまごを支えるのがいいのか、試行錯誤を繰り返しました。
コンテスト2日前になってようやく決まった最終形状が下の写真です。

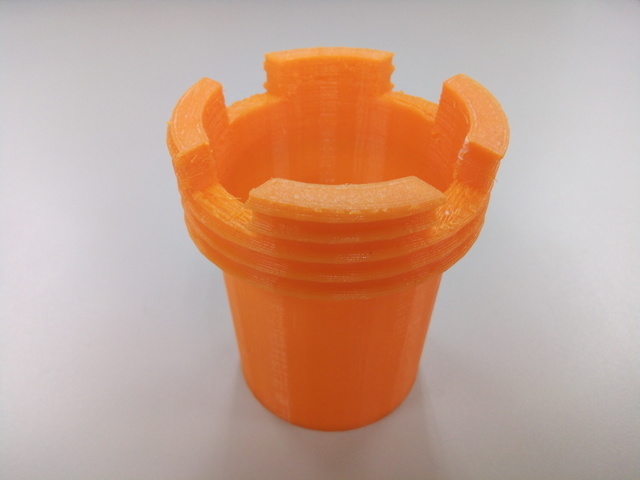

改良前は、ネジ部は上部だけで、充填密度20%で作成しています。

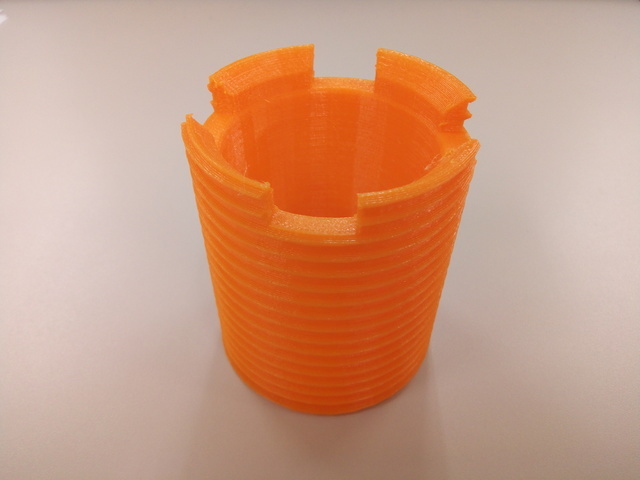

改良後は筒の全体をネジ部にしました。

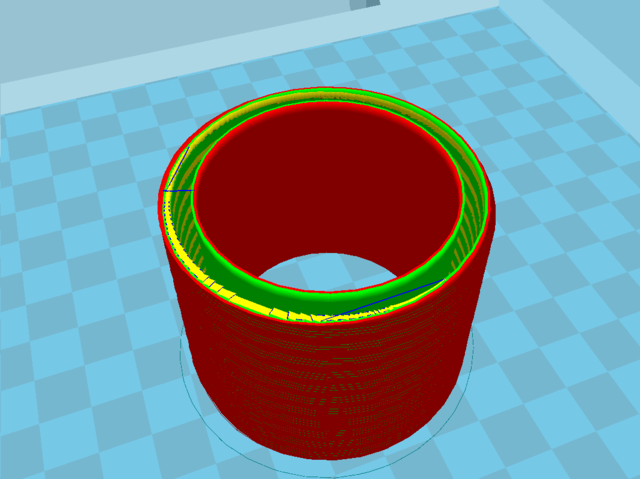

充填密度0%で完全な中空形状で作成しています。
そのためやわらかく、手で触るとグニャグニャです。
なんと、落下試験の結果は11m!
たまごをやさしく包み込むようにしたおかげで記録が伸びました。
やわらかいフィラメントの特性と、3Dプリンターならではの形状がうまく活かせたかなと思います。
本番でのたまごのサイズが分からないので、サイズ違いでS,M,L三種類の筒を用意しましたが、全部そろえるのに前日までかかりました。
