ICAD実践テクニック

不要な要素を選択から外す  2D&3Dで使用可能

3Dモデルの移動(コピー)で、要素を選んだ後、不要な要素を複数除外したい場合があります。そんな時、ひとつひとつピックして除外するのではなく、一度に選択できる機能です。

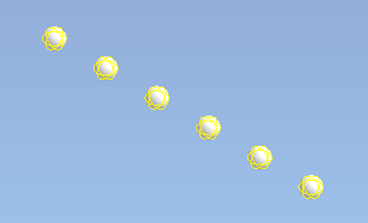

①:「コピー」 → 複数の要素を選択します。

選択したものは黄色くハイライトされます。(この時まだ確定はしません。)

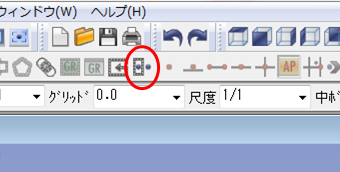

②:ツールバーの中から「除外」のコマンドを選択します。

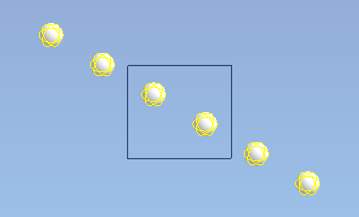

③:選択したものから、外したい要素を矩形で選びます。

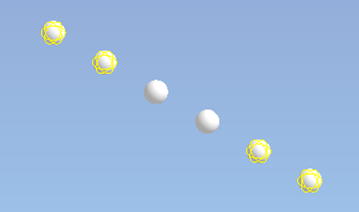

④:矩形で囲んだ要素が、コピーしたい要素から外れました。

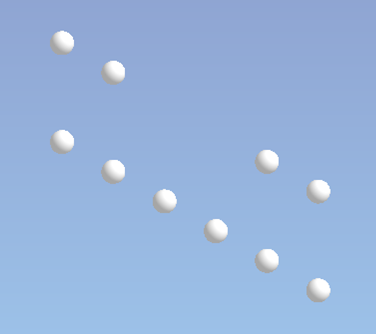

⑤:右クリックで選択を「確定」した後、コピーする移動量を入力すればコピー完了です。
